零漂移,轨到轨,精密运算放大器
零漂移,轨到轨,精密运算放大器一般用于传感器,工业/医疗测量仪表,有源滤波,功率变流器/逆变器等。该器件采用陶瓷气密或环氧塑料非气密封装,环境适应性强,体积小,重量轻,可靠性高。

该型器件具有优异的电特性。如低失调电压,低输入失调漂移,高增益,高压摆率,低噪声,低功耗,轨到轨输入输出,无需外置电容等。
产品符合 QZJ840615 相关筛选规范,完全满足军品需求。该型器件主要型号参数如下:
参数/型号 | F8551 | RS850X | RS851X | RS852X | RS853X | RS855X | RS856X |
---|---|---|---|---|---|---|---|

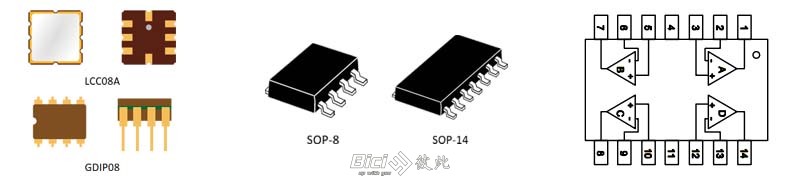

封装结构 | 陶瓷气密 LCC08A GDIP08 CSOP08 | 环氧塑料 非气密 SOP8 SOP14 | 环氧塑料 非气密 SOT235 SOP8 SOP14 | 环氧塑料 非气密 SOT235 SOP8 SOP14 | 环氧塑料 非气密 SOT235 SOP8 | 环氧塑料 非气密 SOT235 SOP8 SOP14 | 环氧塑料 非气密 SOT235 SOP8 SOP14 |
电源电压(V) | 2.7~5.5 | 2.5~5.5 | 2.5~5.5 | 2.5~5.5 | 2.5~5.5 | 2.7~5.5 | 2.9~5.5 |
输入电压(V) | VS±0.5 | VS±0.5 | VS±0.5 | VS±0.5 | VS±0.5 | VS±0.5 | VS±0.5 |
输入电流(mA) | – | ±10 | ±10 | ±10 | ±10 | – | ±10 |
差分输入电压(V) | ±5.0 | – | – | – | – | ±5.0 | – |
最大功耗(W) | 0.3~1.0 | 0.7~1.0 | 0.3~1.0 | 0.3~1.0 | 0.3~0.7 | 0.3~1.0 | 0.3~1.0 |
工作温度(℃) | -55~125 | -55~125 | -55~125 | -55~125 | -55~125 | -55~125 | -55~125 |
输入失调电压(μV) | 1 | 20 | 7 | 1 | 1 | 1 | 3 |
输入失调电压 温度系数(μV/℃) | 0.005 | 0.05 | 0.05 | 0.005 | 0.005 | 0.005 | 0.1 |
输入失调电流(pA) | 10 | 5 | 10 | 10 | 10 | 10 | 10 |
输入偏置电流(pA) | 50 | 5 | 50 | 10 | 50 | 10 | 100 |
输出短路电流(mA) | 50 | 14 | 25 | 25 | 40 | 50 | 65 |
静态电流(μA) | 640 | 25 | 60 | 60 | 180 | 640 | 1300 |
关闭静态电流(μA) | 1 | 1 | 1 | 1 | – | 1 | 1 |
输出高电平电压(V) | 4.98 | 4.98 | 4.98 | 4.98 | 4.98 | 4.98 | 4.98 |
输出低电平电压(mV) | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
输入共模电压范围(V) | VS±0.1 | VS±0.1 | VS±0.1 | VS±0.1 | VS±0.1 | VS±0.1 | VS±0.1 |
共模抑制比(dB) | 130 | 110 | 130 | 130 | 130 | 130 | 120 |
电源电压抑制比(dB) | 130 | 110 | 130 | 130 | 130 | 130 | 120 |
开环电压增益(dB) | 130 | 110 | 130 | 130 | 130 | 130 | 120 |
输入电压噪声(μVP-P) | 0.75 | 25 | 1.6 | 3.2 | 1.3 | 0.75 | 0.48 |
压摆率(V/μs) | 0.05 | 10 | 0.17 | 0.17 | 0.7 | 2.7 | VS±0.5 |
增益带宽乘积(MHz) | 4.5 | 15 | 0.35 | 0.35 | 1.6 | 4.5 | 8.5 |
开启时间(μs) | 2 | 2 | 2 | 2 | – | 2 | 2 |
关闭时间(μs) | 150 | 1 | 1 | 1 | – | 150 | 150 |
过载恢复时间(μs) | 1 | 150 | 6 | 6 | 2 | 1 | 0.4 |
