轨到轨，通用运算放大器

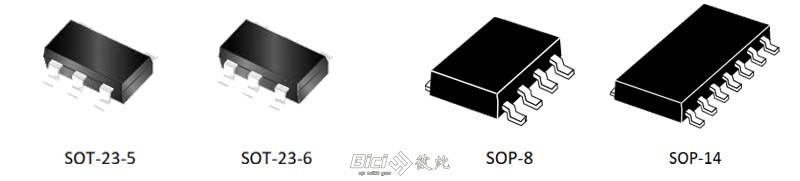

- 产品结构：环氧塑料非气密性实体封装
- 结构特征：环境适应性强、体积小、重量轻、可靠性高
- 电特性：低失调电压、 高增益带宽、轨到轨输出
- 典型应用：传感器、光电二极管前置放大、有源滤波、检测设备、 A/D 转换驱动
- 静电放电敏感等级：3A 级，5000V，湿敏等级：2级
- QZJ840615 – 半导体模拟集成电路“七专”技术条件，军筛，普军规范
| 参数/型号 | RS12X | RS22X | RS32X | RS633X |
|---|
| VS 电源电压（V） | 2.5~5.5 | 2.5~5.5 | 2.5~5.5 | 2.5~5.5 |
| VI 输入电压（V） | VS±0.5 | VS±0.5 | VS±0.5 | VS±0.5 |
| II 输入电流（mA） | ±10 | ±10 | ±10 | ±10 |
| PD 最大功耗（W） | 0.3~1.0 | 0.3~1.0 | 0.3~1.0 | 0.3~1.0 |
| 工作温度（℃） | -55~125 | -55~125 | -55~125 | -55~125 |
| VIO 输入失调电压（mV） | 0.8 | 0.8 | 0.8 | 0.6 |
| IIO 输入失调电流（pA） | 1 | 1 | 1 | 1 |
| IIB 输入偏置电流（pA） | 1 | 1 | 1 | 1 |
| IOS 输出短路电流（mA） | 110 | 27 | 54 | 55 |
| IQ 静态电流（μA） | 12 | 26 | 60 | 58 |
| IQ(OFF) 关闭静态电流（μA） | 1 | 1 | 1 | 1 |
| VICR 输入共模电压范围（V） | -0.1~5.6 | -0.1~5.6 | -0.1~5.6 | -0.1~5.6 |
| VOP 输出电压摆幅（mV） | 3 | 6 | 8 | 8 |
| KCMR 共模抑制比（dB） | 62~90 | 62~75 | 57~75 | 60~80 |
| KSVR 电源电压抑制比（dB） | 68~95 | 73~90 | 73~90 | 72~90 |
| AOL 开环电压增益（dB） | 92~110 | 92~110 | 85~100 | 100~110 |
| SR 压摆率（V/μs） | 0.05 | 0.18 | 0.5 | 0.5 |
| GBW 增益带宽乘积（MHz） | 0.15 | 0.5 | 1.1 | 1.1 |
| tON 开启时间（μs） | 20 | 20 | 20 | 20 |
| tOFF 关闭时间（μs） | 3 | 3 | 3 | 3 |
| tR 过载恢复时间（μs） | – | 5 | 2.3 | 2.3 |
