250MHz,轨到轨,高速运算放大器

250MHz 轨到轨高速运算放大器用途广泛,如ADC输入缓冲器,光电二极管前置放大,模数驱动器等。器件具有环境适应性强,体积小,重量轻,可靠性高的优点。

器件符合 GJB 597B-2012 和 QZJ840615 规范,完全满足军品要求。并可以直接兼容替换部分国外品牌产品。

器件主要型号参数如下:

参数主要指标

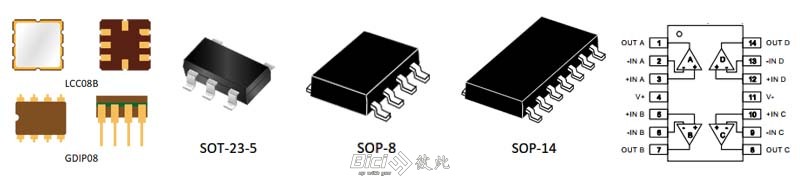

封装结构陶瓷气密或环氧塑料非气密
兼容和替换AD8057/AD8041/OPA657/D8042/AD8052
VS 电源电压(V)2.5~5.5
VI 输入电压(V)VS±0.5
II 输入电流(mA)±10
PD 最大功耗(W)0.3~1.0
工作温度(℃)-55~125
VIO 输入失调电压(mV)1.5
输入失调电压温度系数(μV/℃)4
IIO 输入失调电流(pA)1
IIB 输入偏置电流(pA)1
IOS 输出短路电流(mA)85
IQ 静态电流(mA)2.9
VICR 输入共模电压范围(V)-0.2~3.9
KCMR 共模抑制比(dB)66~85
KSVR 电源电压抑制比(dB)70~90
AOL 开环电压增益(dB)95~110
VNI输入电压噪声(μVP-P13
SR 压摆率(V/μs)180
GBW 增益带宽乘积(MHz)250
备注:VS=5V, VOUT= VS /2, RL=1KΩ, TA=25℃,f=0.01Hz~10Hz 参数为典型值。
