射频功率放大器

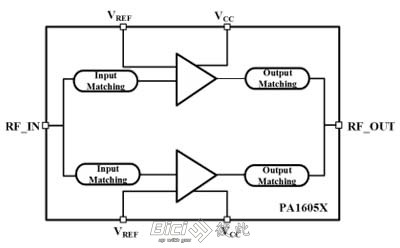

该器件是一款高功率，高增益， 高效率射频功率放大器芯片。 在连续波输入下， P1dB 输出功率大于38.2dBm。 芯片内置 50 Ohm 输入输出匹配电路 , 无需外部匹配元器件。 芯片内部继承了匹配电路， 拥有较低的插入损耗。 同时， 在匹配电路中加入谐波抑制电路，该电路在抑制谐波的同时， 还可以提高芯片的功率附加效率。
- 工作频率：1610~1690 MHz
- 工作电压VCC：5 V
- 参考电压VREF：2.6 V
- 输出功率：>=38.2 dBm
- 工作电流：2.7A@38.5 dBm
- 饱和输出功率时的PAE：50%
- 静态电流：260 mA
- 内置输入 50 欧姆匹配
- 内置功率保护电路
- 内置输出 50 欧姆匹配
- 天线开路/短路抗烧毁
- LGA封装：6mm×6mm×0.9mm
- ESD特性：>2000V HBM
该芯片可用于北斗卫星导航系统 RDSS 制式发射机中作为输出级驱动天线， 实现信号的发射。
