双通道,低压差电压调整器

双通道,低压差电压调整器应用于数字信号处理,处理器供电,专用集成电路(ASIC),FPGA,数字应用等。器件采用陶瓷气密性封装,环境适应性强,体积小,重量轻,可靠性高。

器件符合 GJB 597B-2012 和 QZJ840615 规范,完全满足军品要求。产品完全兼容 TPS70345,具有双路分离电压输出,超低静态电流,低待机电流,低噪声,快速瞬态响应,双路手动复位,低压差,过热及过载保护功能。

器件主要参数如下:

参数主要指标

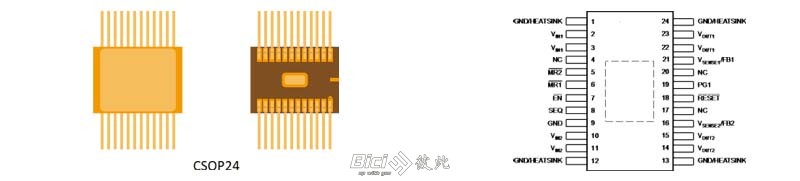

封装结构陶瓷气密性封装 CSOP24
兼容和替换TI TPS70345系列
VIN 输入电压(V)2.7~6
IOUT1 输出电流(A)0~1
IOUT2 输出电流(A)0~2
VOUT1 输出电压(V)3.234~3.366(4.3V < VIN <6V)
VOUT2 输出电压(V)1.176~1.224(2.7V <VIN <6V)
PD 最大功耗(W)3 (贴装)
工作温度(℃)-55~125
SV 电压调整率(mV)1~10(4.3V < VIN <6V
SI 电流调整率(mA)2~10(4.3V < VIN <6V
VDROP 输入输出压降(V)160~250(VIN1=3.2V,IOUT=1A
IQ 静态电流(μA)180~200(IOUT=0mA
IFB 反馈电流(μA)1.0
Srip 纹波抑制比(dB)65/60(f=1KHz)
VN 输出噪声(μVRMS79/77(f=300Hz~50kHz,COF
RESET 最小有效输入电压(V)1.0~1.3(IRESET=300μA,VRESET≤0.8V)
tRE 重置时间(ms)80~160,典型值 120
VEN(HI)/VSEQ(HI) 高电平电压(V)MIN 2.0
VEN(LO)/VSEQ(LO) 低电平电压(V)MAX 0.7
IEN 使能端电流(μA)-1~2
备注:VIN=VOUT(nom)-0.5V,IOUT=1mA,VEN=1.5V,TA=25℃,参数为典型值。
