隔离电路：电流检测放大器

电流检测隔离放大器，是为基于分流电阻的电流检测而优化的高精度隔离式运放。低失调和增益误差以及相关温漂能够在全工作
温度范围内保持测量的精度。器件采用二氧化硅（SiO2）作为隔离层，支持符合 UL1577 认证的高达 5KVRMS 的电气隔离。
该技术将高低压域分开从而防止低压器件被损坏，同时提供低辐射和高磁场抗扰度。高共模瞬态抗扰度（CMTI）意味着
器件可以在隔离层之间正确地传递信号，适合要求高压、大功率开关的工业电机控制和驱动应用场合。

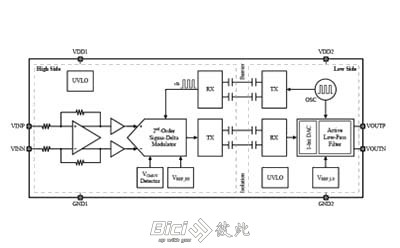

电流检测隔离放大器

  • 差分输入电压范围：±50mV / ±250mV
  • 固定初始增益：8.2 / 41
  • 低增益误差和温漂：25°C@±0.3%，±50ppm/°C
  • 低非线性度和温漂：0.03%，±1ppm/°C
  • 高边和低边均支持3.3V和5V供电电压
  • 耐压等级：3.75 / 5 kVRMS
  • 额定工作电压下使用寿命大于40年
  • 信号传输速率高达 1Mbps
  • 温度范围：–55°C ~ 125°C
  • 高共模瞬态抗扰度：150kV/μs(典型值)
  • 封装方式：SOIC8 / DUB8，符合RoHS

国产隔离型电流检测放大器替代国外产品参考：

国产电流检测隔离放大器TI 型号
±50mV 输入AMC1302
±250mV 输入AMC1200
±50mV/±250mV 输入AMC1300/B
AMC1301/S
