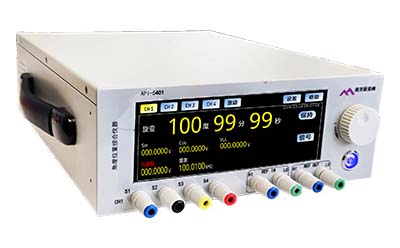

API5000 系列 LVDT/RVDT/旋变信号测量仿真仪器
API5000 系列产品用于对位置/角度类传感器进行采集，仿真和激励。产品控制器采用高性能 FGPA，对采集，仿真和激励模块进行驱动和控制。
- 兼容性设计：适配LVDT/RVDT 旋变信号
- 多功能：采集，仿真，激励
- 驱动能力强：仿真 1.5VA；激励 5VA
- 高精度：采集 0.025%；仿真 0.1%
- 远程控制：百兆以太网，RS-232
- 宽 237mm x 高 88mm x 深 315mm
- 电源：220V AC @ 22W
为了确保兼容性和可靠性，API5000系列产品进行了精心设计：
- 采集模块设计为通道间隔离，由高精度 A/D 组成，可多挡位切换
- 仿真模块由高精度 D/A 为核心的波形输出驱动电路组成，负载能力高，可以对频率和幅值高精度控制
- 激励源采用了大电压，高负载电路合计，具备最高5VA@28Vrms的驱动激励能力
采集
- 频率范围：50~20 KHz
- 电压范围：0~28 Vrms
- 精度：±0.025%FS
- 位宽：24 bit
- 通道间隔离
- 信号与激励隔离
仿真
- 频率范围：400~10 KHz
- 电压范围：0~28 Vrms
- 位宽：16 bit
- 输出功率：1.5VA Max
- 输出精度：±0.1%FS
- 输出线性度：±0.1%FS
- 输出增益：±0.1%
- 反馈相移(A/B)：0.5° Max
- 稳定时间：＜100ms
激励
- 电压输出：2~28 Vrms
- 频率范围：400Hz~10KHz
- 最大功率：5VA
- 输出精度：3%
- 负载调整率：10%空载到满载
- 输出保护：过流保护
- THD：1% Max
- 接地：电气隔离
API5000 系列产品具有完全自主的技术和产权，打破了国外仪器在角度位置测量和仿真领域的垄断。该产品可替代部分 NAI 公司 8810A 和 5330A 系列产品的大部分主要功能。
