1553B卡 – 3U cPCI/PXI/PXIe接口

自主研发的3U cPCI/PXI板卡，采用32bit cPCI连接器，可以在3U cPCI系统和PXI系统中兼容使用，也可以换装6U cPCI面板，在6U cPCI平台中安装。针对不同应用，现有两种规格的3U cPCI/PXI 1553B板卡，目前已经可以支持4Mbps 1553B通信速率，且完全支持GJB5186测试。

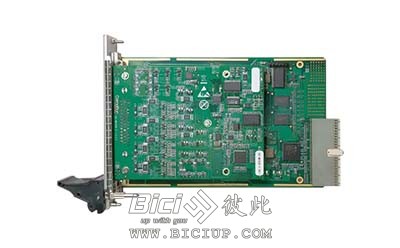

所有3U cPCI/PXI 1553B板卡都可以换装PXIe底板。（下图中，左边为PXI连接器，右图为PXIe连接器）

4M1553B-PXI/PXIe
  • 支持1M和4M通信速率
  • 完整的GJB5186全部测试规范
  • 1-2个独立双冗余1553B通道
  • 板载128MB DDR3缓存
  • 8路双向离散I/O

1553B-PXI/PXIe
  • 1-4个独立双冗余1553B通道
  • 板载256MB DDR3缓存
  • 16路双向离散I/O和2路差分离散I/O
  • IRIG-B AC输入

两种PXI 1553B板卡各具特色，其共有特征如下：

  • 单功能或多功能
  • 符合MIL-STD-1553B，GJB289A协议
  • 电气层和协议层错误注入和检测
  • 第一通道总线信号采集
  • 直接耦合和变压器耦合，软件设置
  • 温度监控功能
  • 总线数据传输状态指示灯
  • IRIG-B DC输入输出
  • API和驱动程序，图形化分析软件

自主研发的PXI 1553B卡充分满足了国内的使用环境，在传输速率和测试标准上做到了最大支持。这一点国外品牌是不可能做到的，此外，产品还可以根据用户的要求在硬件或软件上按需定制。

此外，4Mbps 1553B产品同时提供USB，PCI等接口形式。
