AFDX/ARINC 664终端节点卡

ARINC 664终端节点卡可以提供AFDX网络的测试，仿真，故障注入等功能。该产品配置丰富，选型灵活，单卡最多支持8个端口，且可以选择支持 千兆通讯速率，EDE，ARINC 653 等功能。

PMC ARINC664卡

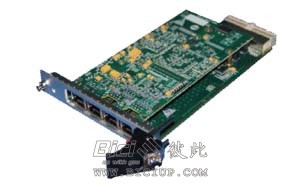

3U cPCI 4端口 ARINC664卡
PXIe 8端口ARINC 664卡

图片示意：（左）- PMC 2端口，（中）- 3U cPCI 4端口，（右）- PXIe 8端口

  • ARINC 664 Part7 协议标准
  • 采样、队列和SAP端口
  • BAG 范围0.5~128ms
  • 512个接收VL，4096个接收端口
  • 128个发送VL，1024个发送端口
  • VL 流量整，支持4 个子VL
  • 8KB 数据帧发送、接收
  • IRIG-B 时间同步接口，精度0.5us
  • ICMP，SNMP，和615A加载
  • 4 个用户可配置TTL I/O
  • 采集，仿真，故障注入工作模式
  • 10/100/1000 Mbps通讯速率
  • 2端口，4端口 PMC/XMC 子卡
  • PMC/XMC 可支持多种规格载板
  • 8端口 PXI/PXIe
  • RJ-45 或 SFP 连接器
  • Windows，Linux，Vxworks驱动程序
  • 可选VxWorks 653支持
  • 可选EDE功能
  • 工作温度 -40℃ ~ +70℃
