MIL-STD-1553B 总线附件
在 MIL-STD-1553B 总线中，除了仿真板卡，或机载设备自身之外，还需要耦合器，终端电阻，各类型连接器和线缆等配合使用，才能组成完整的通信网络。
1，1553B 总线耦合器 与 终端电阻
在 MIL-STD-1553B 网络中，耦合器（Coupler）和 终端电阻（Terminator）是最基本，但也是最重要的组成部件，几乎所有的 1553B 总线设备组网，都要用到这两样设备。
根据网络规模，以及总线上连接的设备数量多少，不同型号的耦合器用于连接设备的端口（也称”子线”）有所不同。
常用的 1553B 耦合器，最少提供 1 个子线连接，最多提供 10 个子线连接。
根据应用的场合不同，耦合器又分为盒式耦合器（Box Coupler）和线式耦合器（Inline Coupler）。
盒式耦合器一般用于实验室或测试设备组网，插拔简单，组合方式灵活，一般采用 BJ-77 连接器，与采用 PL75-47 连接器的设备互联。
线式耦合器一般用于机载网络，或者空间狭小不便放置盒式耦合器的场所。线式耦合器整合度极高，其线缆长度在出厂时已经固定，也可以根据客户需求定制。
在1553B 网络终点，需要使用终端电阻，也称“堵头”。常用的终端电阻阻值为 78 Ω，采用PL75-47 兼容接口。与耦合器应用场合类似，终端电阻也有线式（Inline）规格。
2，1553B 线缆 与 插头插座
MIL-STD-1553B 总线中，使用到的线缆，插头，插座非常多样化，不同的应用场景需要使用不同的线缆和连接器，以下列出最常用的产品，特殊需求请联系我们。
- M17/176-00002 是一种 78 Ω 的同轴双绞线，是 MIL-STD-1553 总线设备连接时最常用的线缆；
- CJ70-47 是 1553 总线中，连接线缆的插座（Jack）一端，通常与 PL75-47 对插使用；
- PL75-47 是 1553 总线中，连接线缆的插头（Plug）一端，通常与插座 CJ70-47 或 BJ77 对插使用；
3，穿墙插座

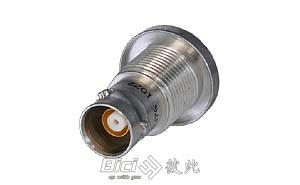

穿墙插座也是 MIL-STD-1553B 总线中常用到的一种连接器。一般用于需要“穿透面板”的场合，此时面板两侧都需要线缆连接。最常用的穿墙操作一般与 PL75-47 插头配合使用。
- BJ76 插座一侧螺纹固定，后端焊接；
- BJ77 焊接一侧螺纹固定，前端插座；1553B 偶合器上使用的就是 BJ77 插座；
- BJ78 两端均采用插座形式，其中一侧螺纹固定；
4，Raychem DK-621 系列连接器
DK-621 系列连接器，是 RayChem （已被 TE 收购）公司专为 MIL-STD-1553B 数据总线设计的高性能连接器。其体积小，可靠性高，广泛应用于 MIL-STD-1553B 测试系统中。
DK-621 系列提供多种型号，当前最常用的是 DK-621-04xx系列，其命名规则如下：
DK-621 – 04AB – CD
- DK-621-04：系列名称，固定
- AB：接口类型
- 螺纹（11：插头；12：插座）
- A 型卡口（33：插头；34：插座）
- B 型卡口（35：插头；36：插座）
- C 型卡口（37：插头；38：插座）
- D 型卡口（39：插头；40：插座）
- C：卡口分布类型，见右下图（螺纹系列不可用）
- D：连接器类型
- P：插针
- S：插座
DK-621 系列是庞大的产品家族，其型号组合非常多，请联系我们获取详细信息。
