ZA6421-双 FMC+ 高性能 FPGA 载板

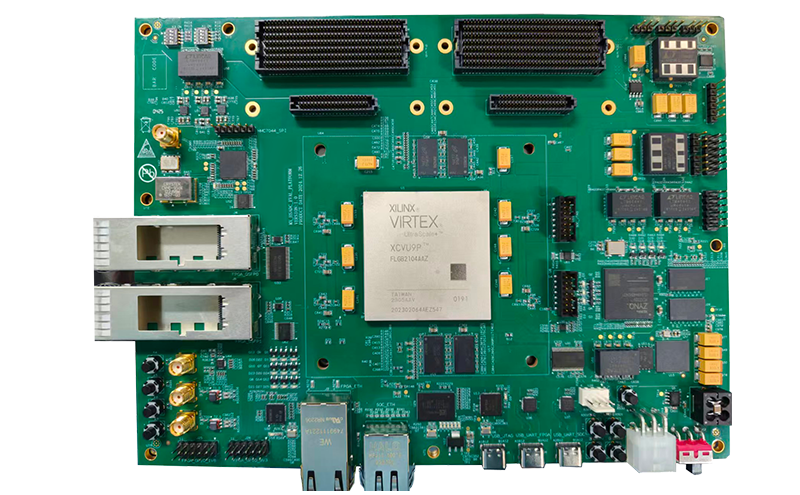

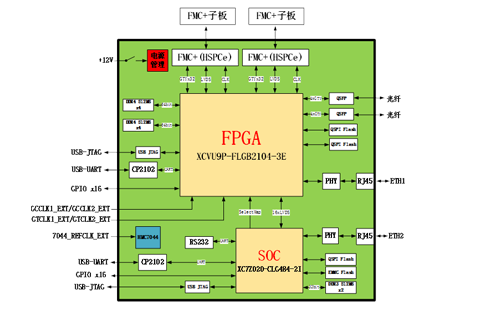

ZA6421 是一款支持双 FMC+接口的高性能载板。板卡选用了 Xilinx 的 Virtex UltraScale+ 系列中 XCVU9P 作为处理芯片， 负责ADC/DAC的SPI控制、数据采集功能。 另外，板载了一颗 Xilinx Zynq 7000 处理器负责电源控制、时钟控制、程序加载和健康管理等功能。板卡提供 2 个 HSPC 形式的 FMC+（ VITA57.4） 接口向外部提供丰富、 高速且可配置的数字 I/O 资源。 客户可以根据应用需求灵活地选择 FMC 子卡或者 FMC+子卡， 比如 ADC子卡、 DAC 子卡以及光纤子卡等。 同时可支持 Windows， Linux 上位机驱动。 便于构建灵活、高效的开发及使用环境。

• 主FPGA 芯片Xilinx XCVUP9P-FLGB2104-3E
• FPGA 搭配 2 组每组 4 颗 16bit/512MB 的 DDR4 颗粒， 总容量达到 4GB
• SOC 芯片Xilinx Zynq XC7Z020-CLG484-2I
• SOC 挂载 1GB DDR3
• 支持 2 个 HSPCe 规格的 FMC+（VITA 57.4）接口，提供 32 路 GTY，12 路 CLK ，若干 LVDS
• 提供 4 个 SMA 接口作为外部参考时钟，频率50MHz~1000MHz，功率5~7dBm
• FPGA 提供 一个 156.25MHz 固定频率晶振和多个可编程晶振，可由Z7配置输出频率
• 板载 HMC7044 时钟芯片用于产生JESD204B时钟
• 提供两路标准 QSFP+ 光模块接口，挂载至FPGA，总速率40Gbps
• 提供两路全双工千兆以太网，分别挂载至 FPGA 和 SOC
• 提供两路全双工USB串口，波特率≥115200bps，分别挂载至 FPGA 和 SOC
• 提供两路 GPIO 接口，分别挂载至 FPGA 和 SOC
• 丰富的调试接口：USB JTAG，标准14 针 JTAG，RS-232
• 12V/15A DC 供电，FMC 子卡最大功耗30W，整体功耗≤180W
• 工业级工作温度：-40~85℃
• 板卡尺寸：205 x 155 mm
